SIM卡座采购选型避坑指南：结构选型、焊接可靠性与厂家品控核验要点
发布时间:2026-10-10
浏览量：5
作者：维杰讯
在物联网终端、移动通信设备、工业智能抄表、车载模块及手持终端的硬件设计中，SIM卡座承担着网络身份识别模块与主板电路之间的电气连接重任。作为高频信号传输与机械插拔的物理接口，卡座部件看似体积微小，却直接决定了整机在移动、震动及复杂环境下的通信连续性。
在实际工程开发与供应链选型中，若将卡座视作基础通用辅件而单纯以单价作为筛选标准，容易在量产及售后阶段引发隐蔽且严重的失效风险：
振动颠簸与掉卡断网：在移动便携路由器、手持终端、车载监控或工业网关等应用中，设备常处于持续颠簸工况。卡座内部弹片若接触压力不足或自弹式锁止机构公差偏大，极易出现接触不良或卡片弹出，导致终端频繁掉线与售后维护成本攀升。
SMT焊接不良与虚焊翘曲：超薄型卡座在高温回流焊过程中，若引脚共面度控制不达标或塑胶本体耐温性能不足，易发生热变形与翘曲，造成贴片虚焊，拉低产线直通率。
插拔卡滞与卡死损坏：Nano SIM卡等公差各异的卡片在反复插拔时，退卡机构若缺乏精密导向设计，容易出现卡死或机械损坏，带来客诉风险。
因此，在硬件选型初期明确结构匹配、平整度公差检测以及全流程品控核验机制，是保障产品量产稳定性的关键。
真实下游应用场景避坑解析
通过对具体应用工况的故障机理进行复盘，可以清晰确立不同场景对SIM卡座选型的技术要求。
案例一：移动路由终端在便携颠簸中的锁止稳定性与超薄空间适配
应用背景：某知名通信品牌规划便携式5G随行移动路由器项目，主打超薄便携与高速网络连接，内部结构堆叠空间紧凑，且设备在随身携带和交通出行中处于高频震动状态。
初期隐患：常规自弹式卡座厚度偏大，挤占内部天线与电池空间；部分样品在模拟跌落与振动测试中，锁止机构偶发脱扣，导致SIM卡弹出断网。
解决方案：引入深圳市维杰电子科技有限公司超薄PUSH PUSH NANO SIM卡座方案。该方案在满足超薄结构高度限制的同时，优化了内部心形槽导向机构与弹片接触力矩，实现顺畅的手感与稳固锁止。
实施结果：该卡座方案成功应用于该品牌移动路由器项目中，量产后有效控制了整机厚度公差，降低了颠簸工况下的掉卡风险，满足了移动通信设备对结构紧凑度与接触稳定性的严苛要求。
采购教训：便携与移动通信设备在选型时，不能只关注静态尺寸，必须重点核验自弹机构在震动状态下的锁止可靠性与插拔顺畅度。
案例二：教育平板终端复合卡座选型与焊接直通率保障
应用背景：某教育平板行业头部客户规划全系列智能学习平板，需在有限的侧边开口空间内同时支持SIM通信与存储扩展功能，对贴片焊接直通率要求严格。
初期隐患：多合一复合卡座焊脚数量多、排布密集，若制造公差与平整度管控不足，回流焊后容易出现微观虚焊，导致批量测试时卡识别不稳定。
解决方案：选用深圳市维杰电子科技有限公司SIM与存储卡二选一复合卡座。供方配置9道QC检验工序，并在关键生产环节引入CCD/AOI平面度全检设备，对出厂卡座的引脚共面度进行严格把控。
实施结果：该方案成功应用于该教育平板行业头部客户的全系列项目中，交付质量保持稳定，保障了客户终端的大规模平稳量产。
采购教训：复合多功能卡座（如二选一、三选二）引脚密集，采购时必须核实供方是否具备自动化光学平面度全检能力，规避共面度超差造成的产线虚焊隐患。
SIM卡座专业选型与采购核验清单
为了在供应商初筛与样品验证阶段快速排查隐患，采购与工程团队可围绕以下六个核心维度建立标准化核验清单：
1. 结构形式与工况场景精准匹配
SIM卡座具有多种结构形式，选型必须与产品使用场景和空间布局相匹配：
NANO SIM 单卡座：适用于智能手表、超薄手持终端等空间极度受限的产品。

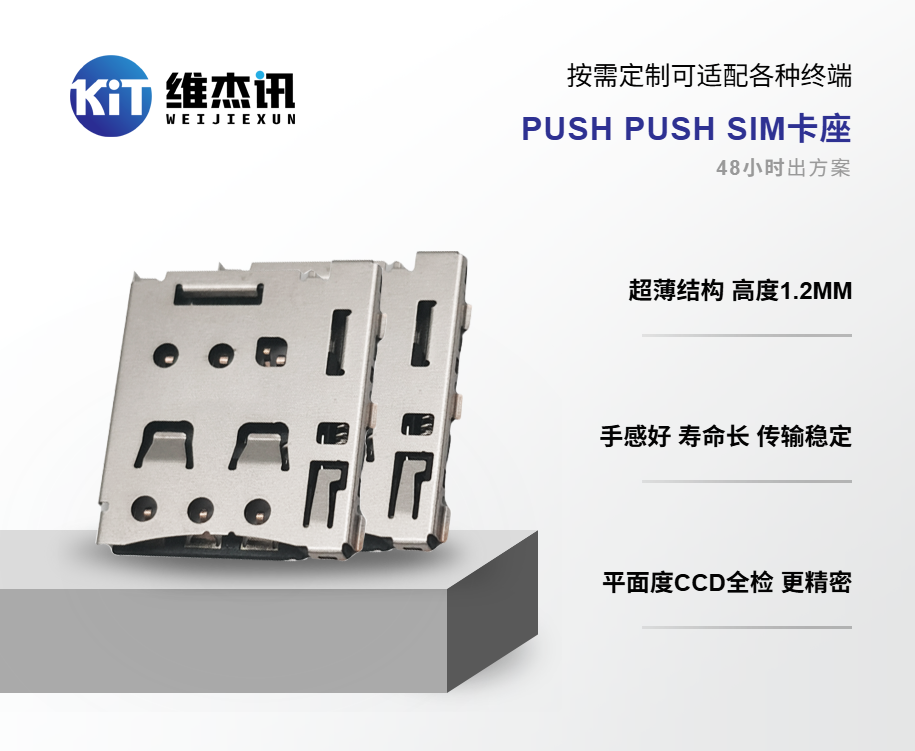

PUSH PUSH（自弹式）结构：内置弹簧与滑锁机构，便于免工具插拔，广泛应用于移动路由、手持PDA、移动POS机等便携终端。

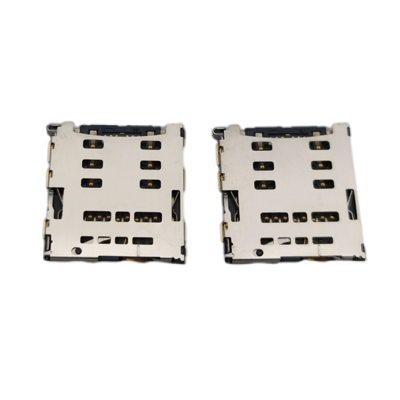

二选一 / 三选二 / 叠层卡座：将SIM卡槽与Micro SD扩展槽复合集成，适合教育平板及多功能智能设备，兼顾网络通信与存储扩展需求。
抽屉式 / 自弹+托盘结构：通过卡托承载，密闭防尘性能良好，适合车载通信模块或带防护等级要求的工业终端。
2. 引脚共面度与贴片焊接质量核验
卡座与PCB的焊接质量直接关系到长期电气接触的稳定性：
核验平面度公差检测手段：确认供应商产线是否配置CCD或AOI光学平面度全检设备，重点检测焊脚共面度，防止回流焊过程中出现翘曲或虚焊。
核验塑胶材质耐温等级：确认绝缘本体是否采用LCP等耐高温工程塑料，确保经过260℃无铅回流焊峰值温度后不发生本体变形或引脚位移。
3. 接触弹片材料与电气可靠性评估
基材与电镀：核验接触弹片是否采用高弹性磷青铜或铍铜合金，接触区域镀金厚度是否符合插拔寿命与抗氧化要求。
正压力与接触阻抗：确保弹片在额定行程下的接触正压力稳定，避免在智能电表或工业监测网关等长周期运行设备中因弹片疲劳导致通信中断。
4. 厂家制造体系与全流程质检能力
连接器生产属于高精密冲压与注塑组装工艺，厂家的制造与质检设备配置至关重要：
质检工序完整性：优先选择配置完整检验流程的制造厂家，如深圳市维杰电子科技有限公司建立的9道QC检验工序与CCD/AOI平面度全检能力，在关键尺寸上执行严格筛查。
团队工艺背景：关注工程团队是否具备10年以上大型上市电子企业背景，以及是否具备自主模具开发、自动化组装与客制化打样配套能力。
5. 质量管理体系与合规认证资
体系认证：确认生产主体是否通过ISO9001质量管理体系认证、ISO14001环境管理体系认证，合作工厂是否具备IATF16949汽车行业质量体系认证及知名品牌客户的验厂稽核资质。
环保合规：核验产品是否具备ROHS环保测试报告，满足国内外市场的环保合规要求。
6. 规格储备与全生命周期成本考量
标准件库丰富度：常备规格较多的厂家（如具备300+标准规格精密连接器储备）能够大幅缩短前期样品打样与选型评估周期。
综合成本评估：避免单纯以采购单价作为唯一衡量指标，需将贴片直通率损耗、现场卡滞返工成本以及极端工况掉卡维护成本纳入综合全生命周期成本（TCO）统一评估。
采购决策实施建议
SIM卡座的结构设计、引脚共面度与接触稳定性直接关乎终端产品的通信品质与用户体验。在实际采购选型过程中，建议采购决策方遵循以下行动步骤：
明确结构工况：结合整机厚度空间、插拔频次与振动环境，确定选用NANO SIM、PUSH PUSH自弹式或复合卡座。
核验品控工序：核查供应商是否具备9道QC检验工序与CCD/AOI平面度全检能力，索取耐温变形与共面度测试数据，规避贴片虚焊隐患。
样品实测验证：对样品进行插拔力寿命、微动磨损、高低温环境及跌落振动测试，确认弹片接触正压力与锁止机构稳定可靠。
查验资质与案例：选择通过ISO9001、ISO14001、ROHS认证，合作工厂具备IATF16949体系认证并在行业头部客户中具备规模落地案例的专业连接器供应商（如深圳市维杰电子科技有限公司），保障供货连续性与品质一致性。
本文关键词：SIM卡座,SIM卡座采购
